nanoCAD BIM Электро – BIM/ТИМ-решение на Платформе nanoCAD, предназначенное для проектирования и моделирования систем электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Что нового в nanoCAD BIM Электро 25.1
Технологическое задание
Новая функция автоматической расстановки силового оборудования на плане. При размещении объектов учитывается геометрия помещений, поддерживается массовый выбор.

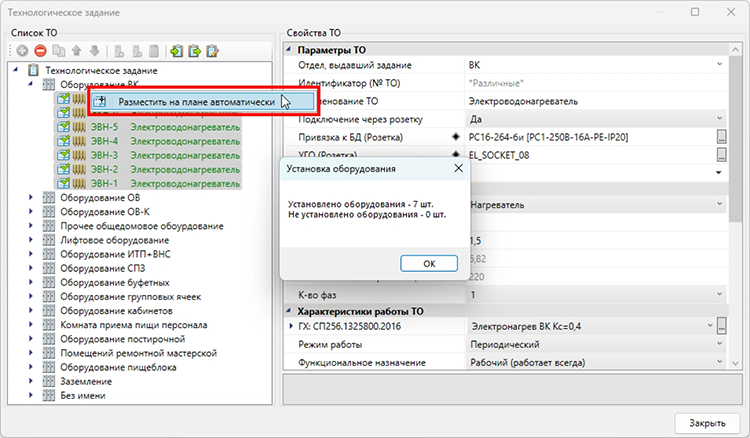

Функционал «Разместить на плане автоматически» в nanoCAD BIM Электро
Формирование шлейфа электропитания
Новая команда CREATE_TRAIN_FROM_LAST позволяет продолжить формирование шлейфа электропитания от последнего указанного элемента в шлейфе, в том числе на разных *.dwg-файлах.
Функционал «Сформировать шлейф электропитания (Продолжить от)» в nanoCAD BIM Электро
Кабельные проходки
Новая возможность создавать кабельные проходки. Для этого в базу данных оборудования добавлены следующие таблицы:
- таблица «Отверстия» – предназначена для создания геометрии отверстий и проемов. Отверстия можно задавать как прямоугольного, так и круглого сечения с указанием габаритов;

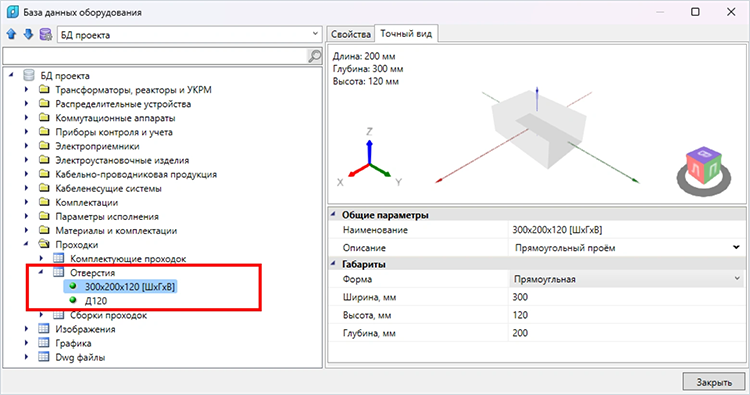

Таблица «Отверстия» для информационных элементов в nanoCAD BIM Электро
- таблица «Комплектующие проходок» – предназначена для создания элементов, которые необходимы для монтажа проходок;

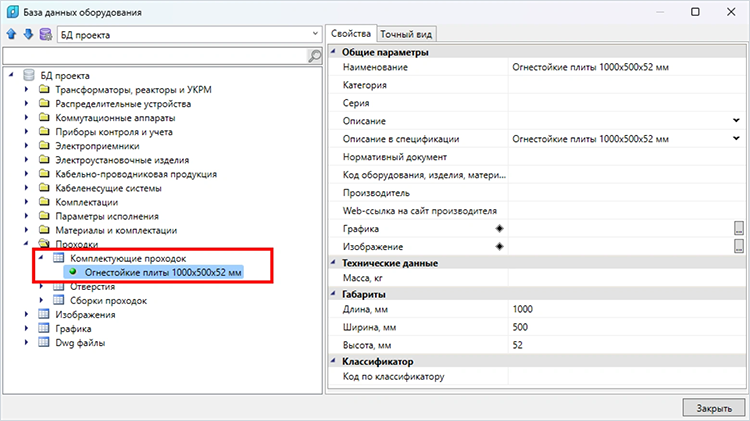

Таблица «Комплектующие проходок» для информационных элементов в nanoCAD BIM Электро
- таблица «Сборки проходок» – предназначена для создания самих кабельных проходок, где из отверстий, комплектующих проходок, материалов или комплектации материалов формируется сборное изделие с собственной графикой.
Таблица «Сборки проходок» для информационных элементов в nanoCAD BIM Электро
База УГО
Новые УГО в шаблоне для кабельных проходок, проемов или отверстий на основе ГОСТ 21.201-2011.
Раздел базы УГО «Проходки, проемы или отверстия» в nanoCAD BIM Электро
Специальные выноски
Новые специальные выноски в шаблоне для кабельных проходок. Вывод габаритов отверстий, маркировки, примечаний, назначения, высотных отметок и пр.
Специальные выноски кабельных проходок в nanoCAD BIM Электро
Спецификация отверстий
Новый отчет для выдачи заданий смежникам (АР/КР). Содержит габариты, привязки к помещениям, требования по огнестойкости. Доступен экспорт в DOCX, XLSX и CAD-таблицы.
Документ «Спецификация отверстий» в nanoCAD BIM Электро
Управление уклоном трасс
Новая команда «Изменить уклон трасс» (CW_CHANGE_SLOPE_OF_TRACES) позволяет задать для выбранных трасс новое значение положительного или отрицательного угла наклона от выбранной точки на трассе.
Функционал «Изменить уклон трасс» в nanoCAD BIM Электро
Замена УГО текущего чертежа
Новая команда CHANGE_ALL_UGO позволяет заменить УГО всех объектов с данным типом УГО в текущем чертеже.
Функционал «Заменить все УГО данного типа» в nanoCAD BIM Электро
Экспорт в IFC
Сущность трассы формируется только в случае, если для трассы не задана КНС. При экспорте 3D-модели для каждого объекта формируется уникальный статичный ID объекта (ModelObjectId), который может быть использован при проверке модели на коллизии.
Исправления и доработки
Увеличена скорость работы и повышена стабильность. Исправлены недостатки, собранные online-системой регистрации ошибок.
Бесплатная пробная версия
Перед принятием решения о покупке протестируйте все функции nanoCAD BIM Электро 25.1 бесплатно – доступ к полному функционалу предоставляется на 30 дней.
Купить nanoCAD BIM Электро
Пользователи nanoCAD BIM Электро 25 с годовыми лицензиями или постоянными лицензиями с действующими подписками получают nanoCAD BIM Электро 25.1 бесплатно. В других случаях можно воспользоваться пробными лицензиями и в течение одного месяца принять решение о покупке.
|
|
Установка Платформы nanoCAD 25.0 обязательна.
