Компания «Нанософт» – ведущий разработчик инженерного программного обеспечения – объявляет о выпуске версии 26 программных продуктов nanoCAD BIM ОПС и nanoCAD BIM СКС для Windows и отечественных операционных систем Astra Linux, Alt Linux и РЕД ОС.
nanoCAD BIM ОПС – BIM/ТИМ-решение на Платформе nanoCAD для проектирования и моделирования систем безопасности.
Версия для Linux требует наличия отдельной лицензии. Эта лицензия будет работать как на Windows, так и на отечественных операционных системах Astra Linux, Alt Linux, РЕД ОС.
Скачать дистрибутив nanoCAD BIM ОПС 26 для Windows и ОС на базе Linux, а также ознакомиться с инструкцией по установке, руководством пользователя и техническими требованиями к продукту в зависимости от используемой ОС можно в Личном кабинете пользователя.
Ключевые возможности nanoCAD BIM ОПС 26
- Объекты и инструменты для работы с территориями
Новые команды «Создать территорию», «Создать зону» и «Создать здание» позволяют формировать контуры объектов на плане. Для зон территории реализована настройка «прозрачности» при расчете углов и зон обзора камер СВН – как при установке камер внутри зоны, так и снаружи. Добавлен новый документ «Спецификация оборудования, изделий и материалов (по территориям)», который охватывает всю структуру объекта, включая оборудование на территории. Пользователь получает полноценный инструментарий для проектирования систем безопасности вне здания – в одном проекте, без обходных решений.

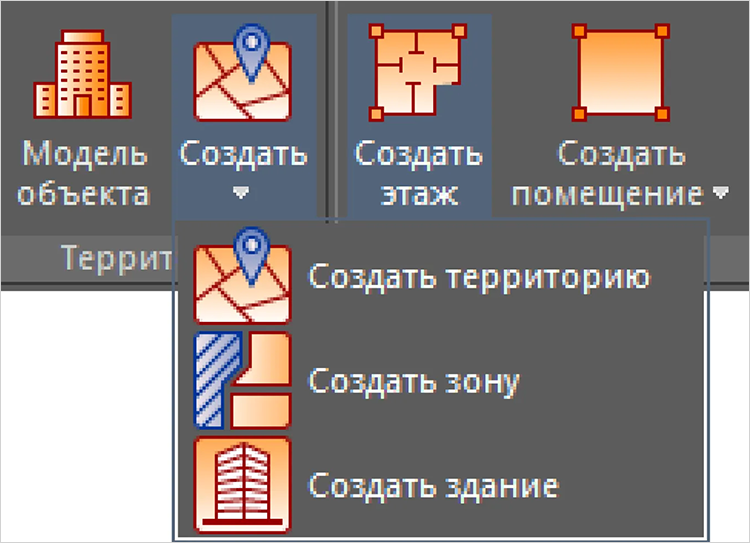

Меню с новыми командами в nanoCAD BIM ОПС 26
- Отображение структуры ЗКСПС и ЗПЗ
Реализовано отображение структуры зон компенсации системы пожарной сигнализации (ЗКСПС) и зон противопожарной защиты (ЗПЗ). Для каждой зоны доступна команда контекстного меню «Показать на плане», которая мгновенно фокусирует чертеж на нужной области. Помещения добавляются к существующей ЗПЗ прямо из диалогового окна – без ручного поиска зоны на плане. Для помещений добавлена выноска со списком ЗПЗ, к которым принадлежит помещение, а прямоугольные области ЗКСПС теперь можно переименовывать. В крупных проектах с десятками зон это кратно ускоряет навигацию и снижает риск ошибок при комплектовании зон.

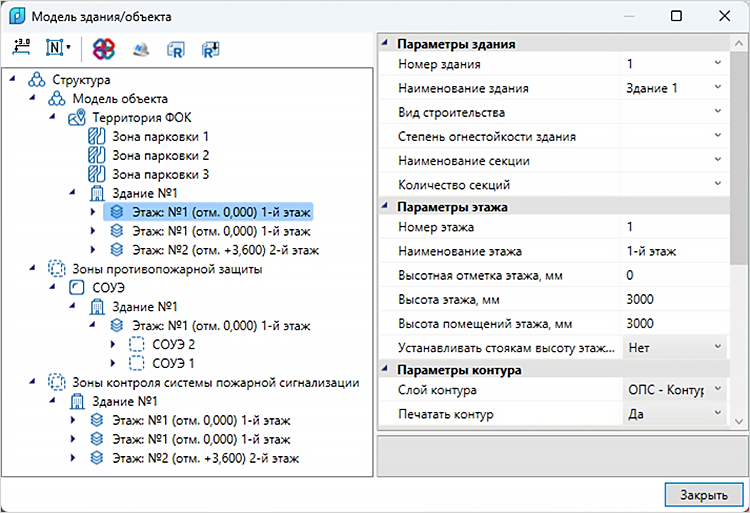

Отображение структуры зон ЗПЗ и ЗКСПС в диалоговом окне nanoCAD BIM ОПС 26
- Гибкое управление слоями выносок
Новая возможность настроить правило назначения слоя специальной выноски при установке на плане прямо в параметрах проекта.
Доступны четыре варианта:
- не менять;
- слой из настроек;
- слой из объекта;
- слой из объекта с суффиксом «_Выноски».
Все выноски автоматически попадают в нужный слой, а изменить правило для уже размещенных выносок можно из свойств объекта – без редактирования каждого элемента вручную.
- Собственные слои для охранных извещателей
Для всех типов охранных извещателей добавлены собственные слои, которые задаются в настройках программы. Это позволяет независимо управлять отображением и печатью каждой группы оборудования – менять цвет, тип линии и свойства печати в одном месте, не затрагивая остальные объекты на чертеже.
- Автоматическая маркировка кабельных проходок
Программа самостоятельно формирует обозначения проходок с учетом размеров и типа отверстия. Настраиваемый параметр «Предельный размер отверстия для выполнения по месту» задает границу между марками «Проходка (отверстие по месту)» и «Проходка (отверстие закладное)» – по умолчанию 50 мм. Чертеж остается читаемым, а ведомость отверстий формируется без ручной разметки.

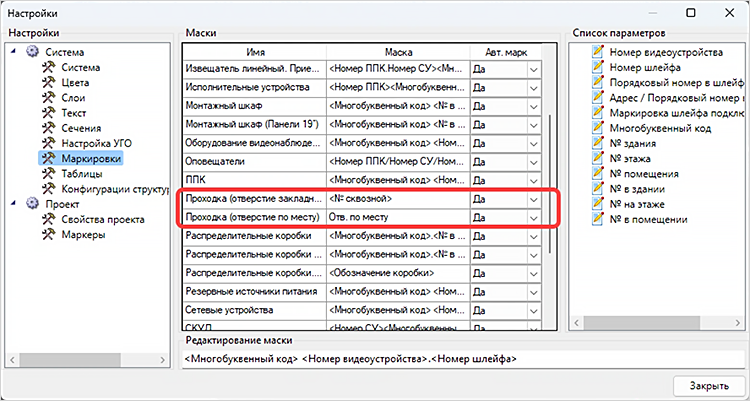

Диалоговое окно настроек маркировки в nanoCAD BIM ОПС 26
- Интеграция с Collaboration Server
Теперь информационная модель систем ОПС экспортируется напрямую в Collaboration Server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Все элементы модели конвертируются в полноценные объекты программного ядра EVOS, что позволяет собирать сводные информационные модели инженерных систем здания совместно с nanoCAD BIM Вентиляция и другими продуктами комплекта Инженерия. Проектировщики смежных разделов работают с актуальными данными ОПС без необходимости ручного обмена файлами.
- И многое другое…
Подробнее узнать обо всех новых возможностях nanoCAD BIM ОПС 26 можно на странице продукта nanocad.ru.
Бесплатная пробная версия
Протестируйте все функции nanoCAD BIM ОПС 26 – доступ к полному функционалу предоставляется на 30 дней бесплатно.
Купить nanoCAD BIM ОПС
Пользователи nanoCAD BIM ОПС 25.1 с временными лицензиями или постоянными лицензиями с действующими подписками получают nanoCAD BIM ОПС 26 бесплатно.
Для работы с nanoCAD BIM ОПС 26 пользователю необходима лицензия на Платформу nanoCAD 26.
nanoCAD BIM СКС – BIM/ТИМ-решение на Платформе nanoCAD для проектирования и моделирования структурированных кабельных систем.
Версия для Linux требует наличия отдельной лицензии. Эта лицензия будет работать как на Windows, так и на отечественных операционных системах Astra Linux, Alt Linux, РЕД ОС.
Скачать дистрибутив nanoCAD BIM СКС 26 для Windows и ОС на базе Linux, а также ознакомиться с инструкцией по установке, руководством пользователя и техническими требованиями к продукту в зависимости от используемой ОС можно в Личном кабинете пользователя.
Ключевые возможности nanoCAD BIM СКС 26
- Работа с конфигурацией рабочих мест
Переработан механизм создания и настройки конфигураций рабочих мест – инструмент, который определяет состав розеток, портов и их маркировку для каждого типа рабочего места в проекте. Мастер конфигурации рабочих мест позволяет формировать шаблоны с УГО абонентских розеток по умолчанию и управлять порядком нумерации рабочих мест по помещениям, что ускоряет типовую расстановку в проектах с большим числом однотипных помещений.

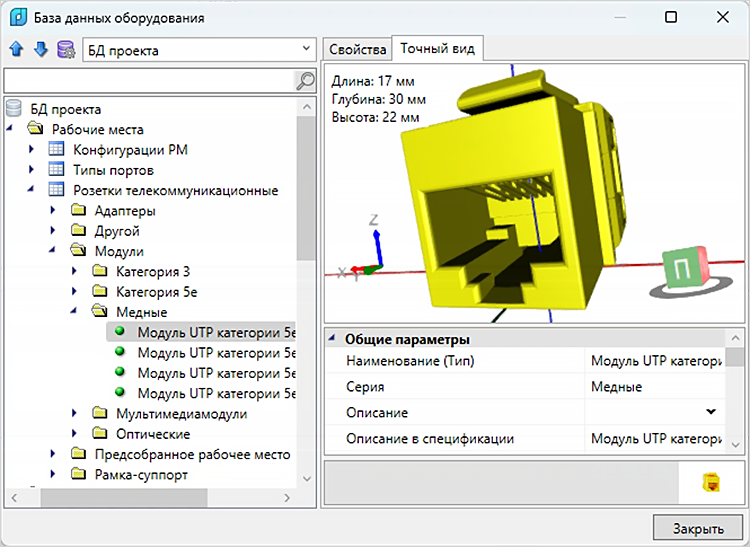

Диалоговое окно базы данных оборудования в nanoCAD BIM СКС 26
- Модернизация работы с патч-панелями
Реализована сборка панелей на основе наборных патч-панелей с возможностью задавать модули различных типов внутри одного конструктива. Для монтажных шкафов появилась гибкая настройка группы подключений – автоматическое распределение соединений по панели, по группе панелей или вручную, с учетом типовой комплектации, импортируемой из базы данных производителя. Это избавляет проектировщика от ручной сборки каждой панели и снижает вероятность ошибок при коммутации.

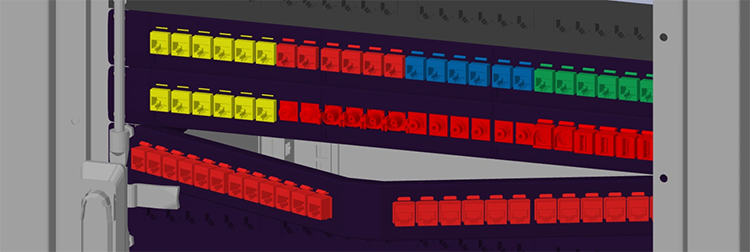

Модули различных типов в сборке в nanoCAD BIM СКС 26
- Работа с территорией и зонами
Новая возможность отображения структуры территории объекта, настройка слоев и «прозрачности» зон для корректных расчетов, а также автоматическое формирование спецификации по территориям. Проектировщик получает единый инструментарий для работы с СКС не только внутри здания, но и на прилегающей территории – без переноса данных в отдельный проект.

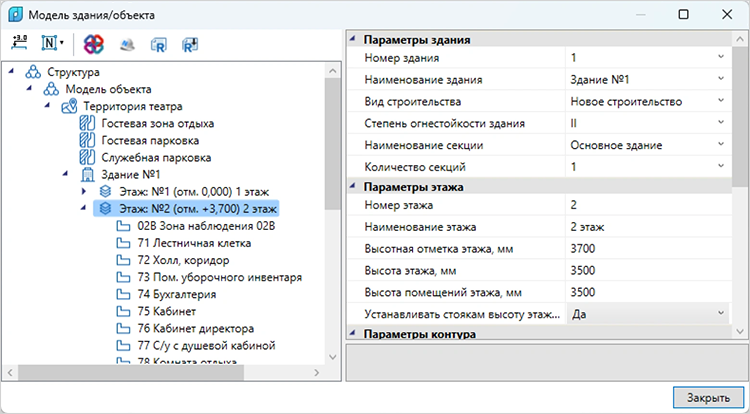

Отображение структуры здания в nanoCAD BIM СКС 26
- Управление выносками маркировки оборудования
Обновлена работа со специальными выносками и автоматической установкой выносок маркировки рабочих мест – доступен выбор однострочного или многострочного варианта отображения. Настройка правил назначения слоя выноски и ее текстового наполнения избавляет от ручного редактирования каждой подписи на плане, что существенно сокращает время выполнения проектов – прежде всего крупных, с сотнями рабочих мест.
- Улучшенные возможности обмена данными с другими приложениями
Реализован детализированный экспорт патч-панелей в IFC: модуль из таблицы «Розетки телекоммуникационные» выгружается как IfcDistributionPort с предустановленным значением CABLE, включая модули как наборных, так и собранных панелей. В структуре IFC-файла модуль связан с патч-панелью и сохраняет все свойства подключения – смежные специалисты видят в сводной модели не блок панели целиком, а ее реальную коммутационную структуру вплоть до порта – это упрощает проверку и согласование информационной модели СКС.
- Интеграция с Collaboration Server
Информационная модель СКС экспортируется напрямую в Collaboration Server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Все элементы модели конвертируются в полноценные объекты программного ядра EVOS, что позволяет собирать сводные информационные модели инженерных систем здания совместно с nanoCAD BIM Вентиляция и другими продуктами комплекта Инженерия. Проектировщики смежных разделов работают с актуальными данными СКС без необходимости ручного обмена файлами.
- И многое другое…
Чтобы подробнее узнать обо всех новых возможностях nanoCAD BIM СКС 26, посетите страницу продукта на сайте nanocad.ru.
Бесплатная пробная версия
Протестируйте все функции nanoCAD BIM СКС 26 – доступ к полному функционалу предоставляется на 30 дней бесплатно.
Купить nanoCAD BIM СКС
Пользователи nanoCAD BIM СКС 25.1 с временными лицензиями или постоянными лицензиями с действующими подписками получают nanoCAD BIM СКС 26 бесплатно.
Для работы с nanoCAD BIM ОПС 26 пользователю необходима лицензия на Платформу nanoCAD 26.
