Графическая среда пользователя (исходные данные)
В версии 2026 существенно расширены возможности интеграции со встроенными API. Добавлена поддержка пользовательских «Расширений», встраиваемых непосредственно в интерфейс ЛИРА-САПФИР. Механизм расширений позволяет добавлять собственные команды, элементы интерфейса и обработчики для доступа к данным расчетной модели, включая геометрию, параметры КЭ, нагрузки, результаты расчета и другие данные, с последующей передачей их во внешние приложения или пользовательские модули для выполнения дополнительных вычислений, анализа, постобработки и визуализации.
Реализована возможность отображения пользовательских результатов непосредственно на КЭ-схеме в виде мозаик и других графических представлений, интегрированных в штатный механизм визуализации и документирования ЛИРА-САПФИР.
Для разработки пользовательских расширений поддерживаются различные языки и технологии, включая C#, C++, Python, JavaScript и другие.
Для Таблиц ввода добавлены средства программного доступа и управления данными расчетных моделей как через пользовательский интерфейс, так и через COM-интерфейсы автоматизации.
Расширен состав Таблиц ввода для задания и редактирования параметров расчетной модели. Добавлены таблицы: жесткости КЭ 57, таблицы РСУ, параметры и материалы конструктивных расчетов, модель грунта (в части основных и специфических характеристик грунтов).
Таблицы ввода
Реализован инструмент проверки расчетной схемы с настраиваемым набором параметров. По полученным замечаниям можно выделить объекты, к которым они относятся.
Проверка расчетной схемы

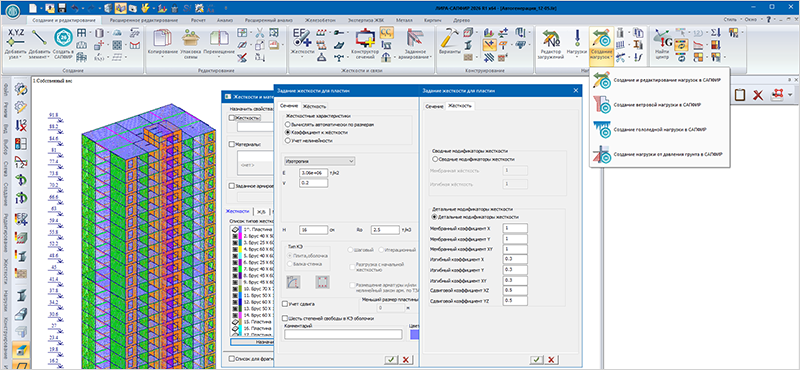

Для задания жесткости пластин добавлено раздельное задание коэффициентов к компонентам мембранной, изгибной и сдвиговой жёсткостей, в том числе для ортотропных плит (раньше использовались только сводные коэффициенты для мембранной и изгибной групп компонентов жесткости).
Коэффициенты к компонентам жесткостей оболочки. Генерация нагрузок средствами Сапфир
Добавлена возможность автогенерации гололедной нагрузки и нагрузки на стены подвала от грунта средствами Сапфир (новая группа команд).
Нагрузки от веса покрытия (огнезащита, гололед, слой отделки и др.) Указывается плотность и толщина, автоматически вычисляется вес, исходя из периметра сечения, а при изменении сечений нагрузка может быть обновлена (для стержней нагрузка прикладывается, как равномерно распределенная по длине, для пластин и граней объемных КЭ - по площади).
Нагрузка от веса покрытия
Модернизирован функционал определения центра тяжести (центра масс) и центра кручения этажа: добавлен выбор способа расчета моментов инерции вертикальных конструкций (совместная работа «единого сечения» или сумма отдельных элементов), при этом для «цельных элементов» (простенков, цельных участков стен) считаются свои параметры, которые выводятся в сводную таблицу.
Центр жесткости этажа
Добавлены инструменты корректировки сети КЭ: сгущения объемных конечных элементов и сгущения существующей сети пластинчатых КЭ вдоль локальных осей.
Графическая среда пользователя (результаты расчета)

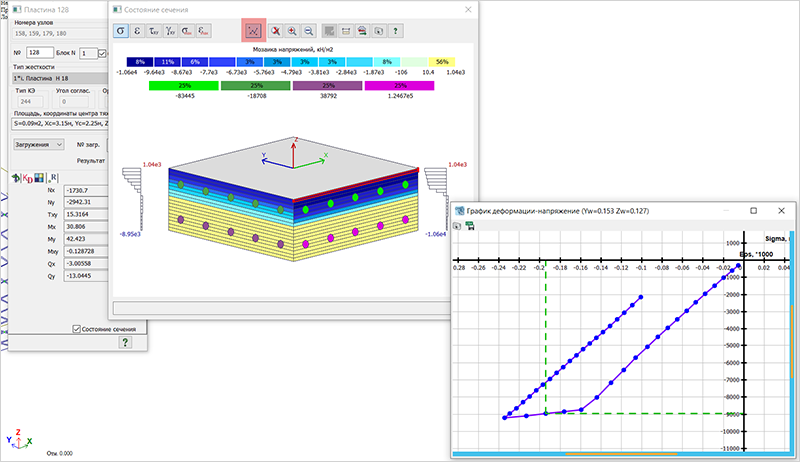

При анализе результатов физически нелинейного расчёта (в итерационной постановке) в диалоге «Состояние сечения» реализована возможность построения графиков «напряжение–деформация» для слоёв/площадок, на которые разбивается нормальное сечение, с учётом истории нагружения.
График деформации-напряжение
МКЭ-процессор и расчеты
Для выполнения конструктивного расчёта ригелей ребристых перекрытий, представленных в расчётной модели стержнями прямоугольного сечения на жёстких вставках, реализован пересчёт усилий с учётом наличия свесов полок. Итоговые усилия, по которым выполняется расчёт армирования, определяются на основании усилий, полученных посредством МКЭ-расчёта в стержневых и пластинчатых элементах. Конструктивный расчёт выполняется с учётом геометрии образованного Г- или Т-образного сечения.

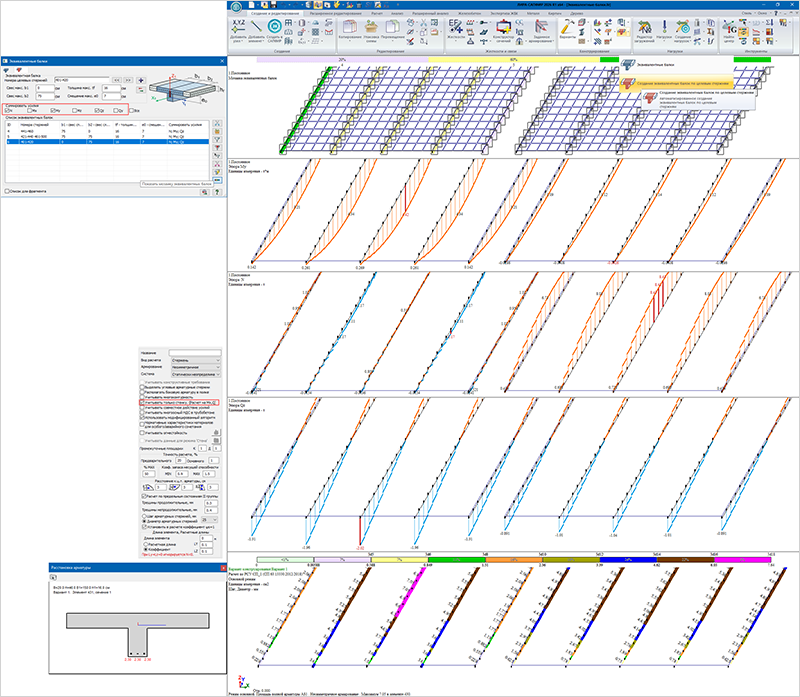

Эквивалентные балки

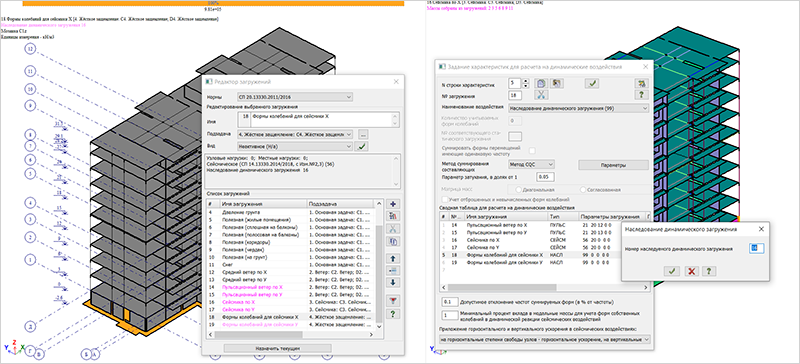

При расчёте на динамические нагрузки и воздействия (с применением линейно-спектрального метода) зачастую необходимо определять формы собственных колебаний и их частотные характеристики с учётом изменения жёсткости системы и основания в сравнении с параметрами, используемыми при выполнении статического расчёта. В версии 2026 на базе инструмента «Подзадачи» реализована возможность приложения инерционных сейсмических нагрузок, вычисленных по формам колебаний, полученным для одного набора жёсткостей системы и основания, к подзадаче с другими значениями жёсткости системы и основания. Например, формы колебаний могут быть получены для подзадачи с жёстким основанием, а инерционные нагрузки приложены к подзадаче с податливым основанием. Связь между загружениями (для расчета форм и для расчета усилий от перенесенных инерционных сил) реализована через новый модуль динамики 99.
Перенес инерционных сил из одного загружения (с одним набором жесткостей) в другое загружение (с другим набором жестокстей)
Для систем с устройствами гашения колебаний в виде демпферов реализована возможность выполнения расчётов с нелинейной зависимостью силы демпфирования от скорости движения F=Cd*V^a при использовании прямого динамического метода (интегрирование уравнений движения в геометрических координатах).
В рамках развития инструментов расчёта на динамические нагрузки и воздействия во временной области реализованы метод модальной суперпозиции и процедура нахождения векторов Ритца. Согласно методу модальной суперпозиции, вектор перемещений системы {u(t)} представляется в виде суммы перемещений по собственным формам: {u(t)} = ∑ {φi} * {qi(t)}, где {φi} — вектор i-й собственной формы колебаний, а {qi(t)} — обобщённая координата (функция времени). В качестве форм колебаний могут использоваться векторы Ритца. Применение метода модальной суперпозиции позволяет сократить время выполнения расчёта, поскольку связанная система уравнений движения преобразуется в набор независимых уравнений относительно {qi(t)}. При совместном использовании векторов Ритца время расчёта может быть значительно меньше, чем при прямом интегрировании уравнений движения в геометрических координатах.
Расширен функционал процессора ЛИТЕРА. Главные и эквивалентные напряжения теперь могут определяться, как для всех видов стандартных сечений, так и для сечений произвольной формы. Расчёт выполняется не по ограниченному числу точек в пределах сечения, а на основе триангуляции сечения на элементарные площадки. Параметры триангуляции задаются пользователем. Результаты расчета доступны как в табличной, так и в графической форме.

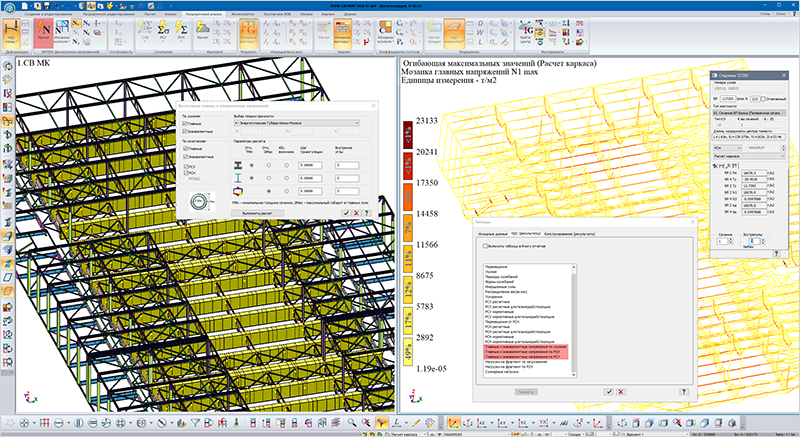

Вычисления главных и эквивалентных напряжений в стержнях
Для объемных КЭ реализован расчет напряжений в узлах при выполнении линейного МКЭ расчёта. Использование данной опции обеспечивает повышение точности при расчетах на грубой сетке объемных элементов, а также при интеграции усилий в целевых пластинах пластинчатых КЭ.

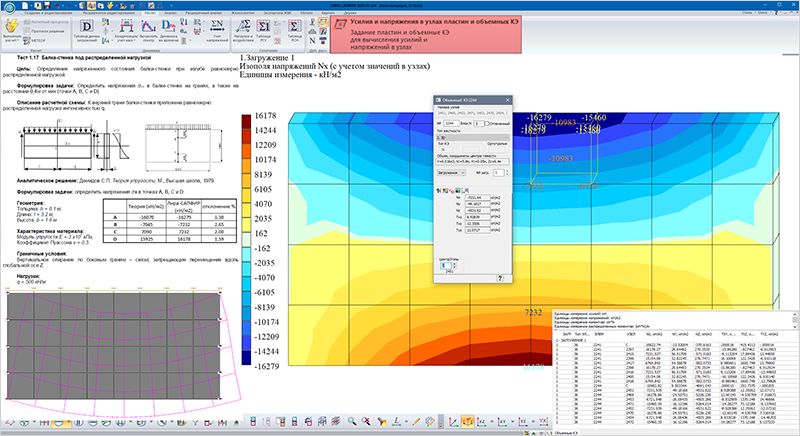

Расчет напряжений в узлах объемных КЭ
В диалог Пакетного запуска задач на расчёт добавлена возможность группового добавления файлов, а также опция расчёта этого пакета на сервере расчётов.
Железобетонные конструкции (подбор и проверка стального и композитного армирования)

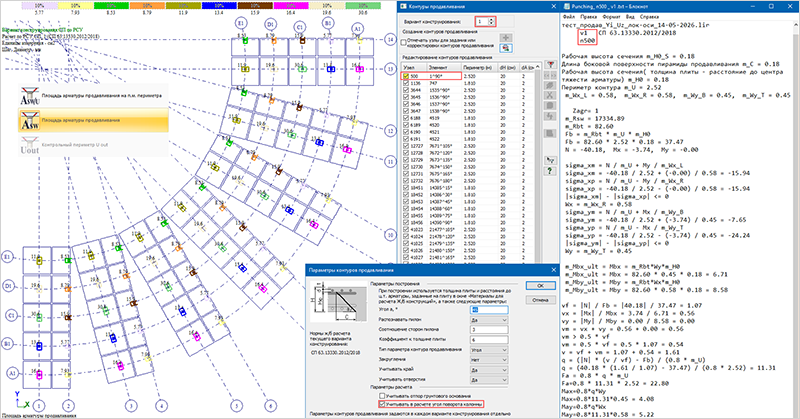

В параметрах расчета на продавливание добавлена опция формирования отчета (трассировки) для указанного контура в соответствующем Варианте конструирования создается файл txt с описанием вычислений (для определения моментов сопротивления контура продавливания и моментов продавливания учитывается угол поворота продавливающей колонны, для материалов (бетона и поперечной арматуры) учитываются соответствующие коэффициенты условий работы по группам РСУ. Все это можно проверить в отчете по значениям параметров, используемым в вычислениях).
Расчет на продавливание и формирование отчета трассировки
Для трубобетона реализована опциональная корректировка параметров материала бетонного ядра и круглой трубы для сжатых сечений (в соответствии с подразделом 7.2.1 в СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования). В локальном режиме армирования добавлена опция формирования отчета (трассировки).

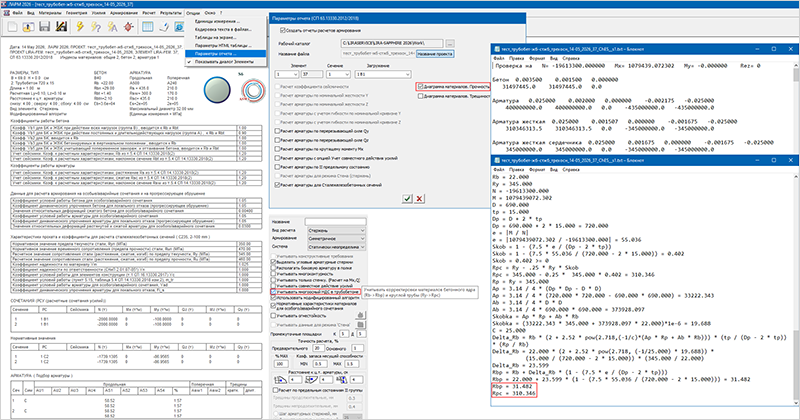

Расчет трубобетона и формирование отчета

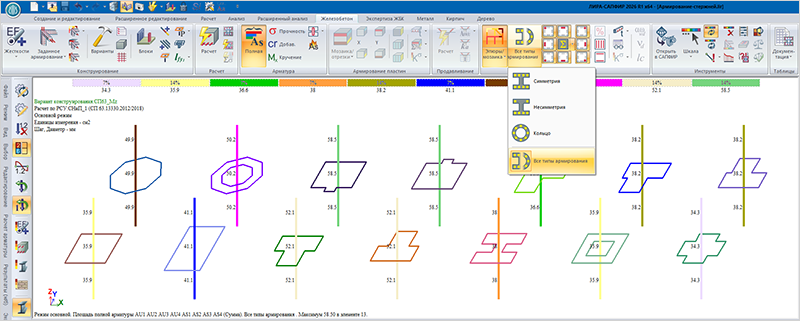

Добавлен режим просмотра результатов подбора армирования всех типов армирования стержней одновременно: симметричное, несимметричное, кольцо (если для каких-то стержней выбран подбор симметричного и несимметричного армирования, то по данной опции показывается вариант симметричного армирования).
Просмотр армирования стержней всех типов
Для составных сечений (типа: тавр, уголок, двутавр, крест) добавлена опция учета в расчете на Mx и Qz только стенки сечения.
Металлические конструкции (подбор и проверка стальных и алюминиевых сечений)

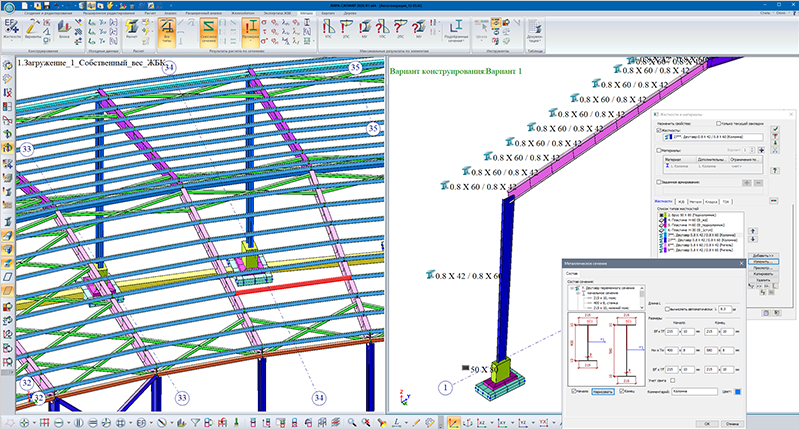

Реализована проверка общей устойчивости стальных элементов переменного сечения по СП 16.13330.2017 (в расчете доступны сварные двутавровые сечения (симметричные или несимметричные), предполагается, что высота стенки и ширина полок меняются по линейному закону, причем в одном сечении могут меняться и стенки и полки).
Двутавр переменного сечения

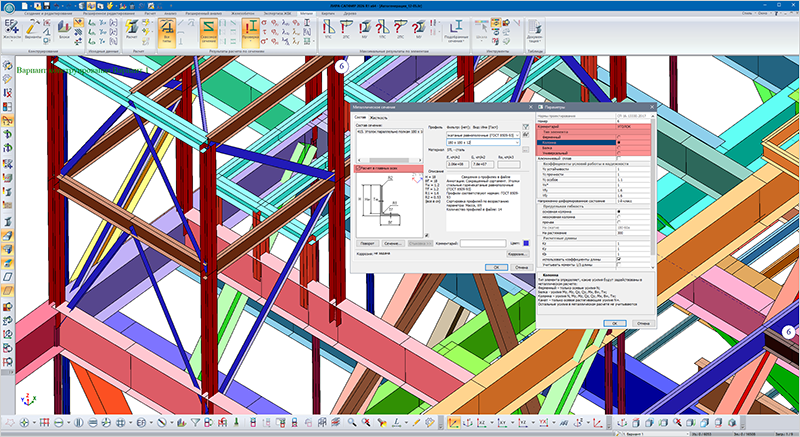

Реализован расчет уголка как балки или колонны - проверка и подбор уголковых сечений выполняется с учетом особенностей их работы при изгибе и сжатии по СП 16.13330.2017.
Добавлена возможность проверки уголков с учетом главных осей сечения. В предыдущих версиях такая возможность была разделена на два варианта жесткости: Уголок параллельно полкам и Уголок. В версии 2026 добавлен флажок при выборе типа сечения Уголок параллельно полкам.
Расчет уголка как балки/колонны. Учет главных осей уголка
Деревянные конструкции (проверка деревянных сечений стержневых КЭ)

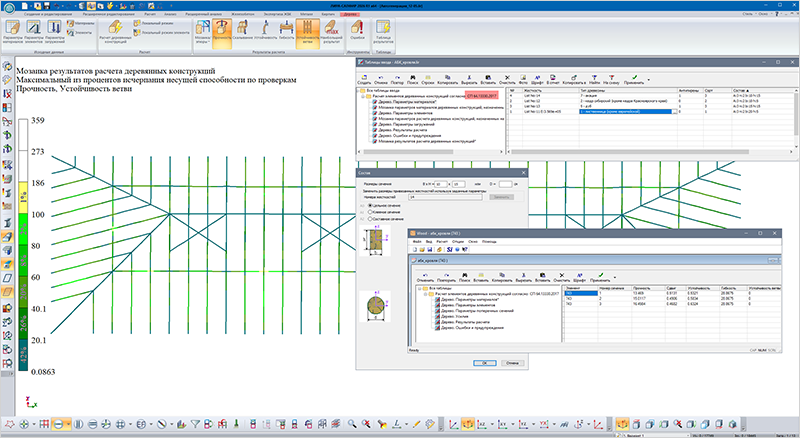

Расширение позволяет выполнять расчет прямоугольных и круглых брусьев, а также клееных и составных сечений деревянных конструкций в соответствии с СП 64.13330.2017. Результаты представлены в привычном графическом и табличном видах с процентами использования сечений по основным проверкам.
Расчет деревянных конструкций
Грунт (Упругое полупространство)
Реализована проверка условия ограничения расчетного давления σz, оказываемого на грунт боковыми поверхностями свай (п. Б.8 СП 24.13330.2021).
Реализован расчет свай в просадочных грунтах в соответствии разделом 9 “Особенности проектирования свайных фундаментов в просадочных грунтах” СП 24.13330.2021: при расчете несущей способности свай вклад просадочных слоев fi из Fd исключается, отрицательные силы трения просадочных слоев грунта преобразовываются в нагрузку на сваю.
Вычисляется глубина L1 (п. 7.1.8, формула 7.1 - СП 24.13330.2021) - при расчете свай всех видов по прочности материала сваю допускается рассматривать как стержень, жестко защемленный в грунте в сечении, расположенном от подошвы ростверка на расстоянии L1.

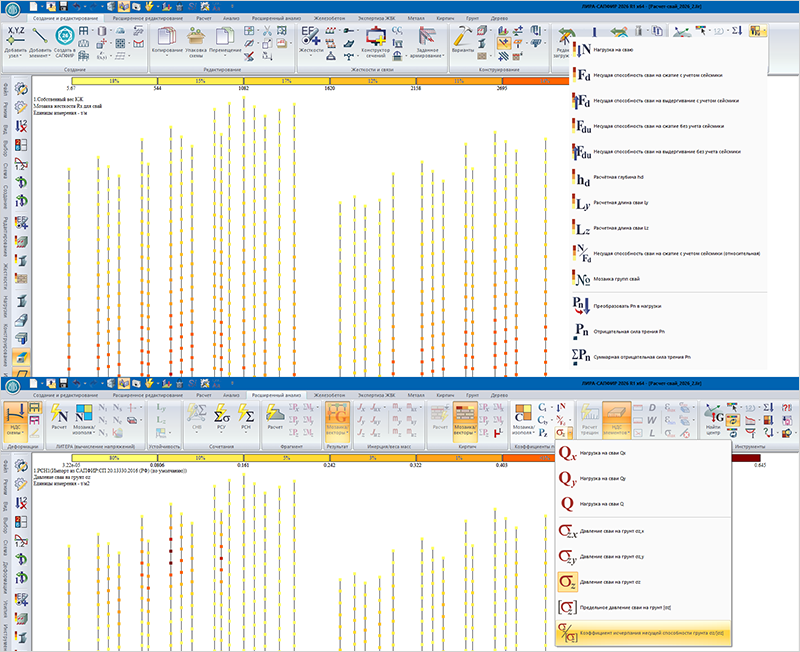

Новые расчеты для свай
Повышена скорость отрисовки изополей и расчета (ускорение расчета упругого полупространства до 10 раз по сравнению с предыдущей реализацией).
Конструктор сечений нелинейный
Для анализа работы нормальных сечений с учётом диаграмм работы материалов в Конструкторе сечений нелинейном реализована возможность получения графика «момент–кривизна». Полученный график можно экспортировать в ЛИРА-САПФИР для описания жёсткости КЭ 295/296 (элементы нелинейных шарниров).
График «момент–кривизна»
Стержневые и пластинчатые аналоги
Добавлена возможность интеграции усилий в целевые пластины пластинчатого аналога с учетом узловых усилий в объемных элементах (что на относительно грубых сетках приводит к значительному уточнению).
В диалог Копирование объектов добавлена опция копирования стержневых и пластинных аналогов (СА/ПА). Опция срабатывает отдельно для каждого СА/ПА и применяется только в том случае, если для копирования выделен сам целевой стержень/пластина и все исходные конечные элементы СА/ПА.
Компоненты технологии BIM
Plug-in Revit → ЛИРА-САПФИР
Плагин для Revit 2026 обновлён для совместной работы с ЛИРА-САПФИР и САПФИР 2026: реализован корректный двусторонний обмен аналитическими моделями, расчётными характеристиками и физической моделью через IFC. Добавлено запоминание настроек в диалоге экспорта. При импорте аналитической модели из Revit обеспечено корректное формирование радиальных стен в САПФИР в соответствии с исходной геометрией Revit.
Реализован инструмент автоматического сравнения конструктивных элементов Revit с моделью САПФИР через формат IFC. Данное решение значительно сокращает объём ручного сопоставления сечений, толщин и изменений геометрии конструктивных объектов, а также обеспечивает корректное отображение этих данных в Revit.
Plug-in Rhino (Grasshopper) → Генератор САПФИР
Актуализирована интеграция с Rhino 8 (Grasshopper). Реализована привязка к конкретному проекту, предусмотрены: автоматическое обновление информационной модели, синхронизация данных по запросу, а также возможность временного отключения синхронизации при выполнении длительных операций с моделью на стороне Grasshopper.
Plug-in Tekla Structures → ЛИРА-САПФИР
Адаптирован плагин интеграции для Tekla Structures 2025 и ЛИРА-САПФИР 2026. Обновлены механизмы передачи аналитических моделей и дополнительных данных для последующего моделирования в ЛИРА-САПФИР, а также актуализации BIM-объектов.
Импорт модели из ETABS

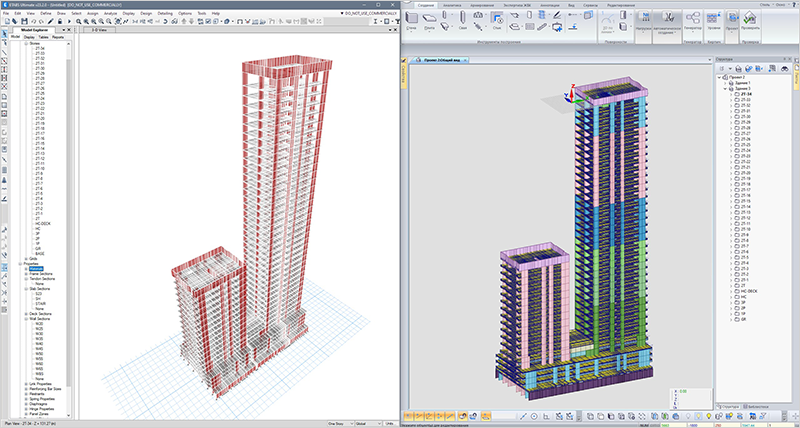

Реализован импорт моделей ETABS в формате *.e2k с поддержкой двух сценариев: импорт в расчётную модель для уже триангулированных схем и импорт в физическую модель для передачи конструктивных объектов без конечно-элементной разбивки. Передаются геометрия, расчётные параметры и нагрузки.
Импорт модели из ETABS
IFC
Усовершенствован импорт BIM модели из IFC:
- Поэтапный импорт модели. Реализована возможность загружать модель частями: сначала одни типы объектов, затем другие;
- Обновление свойств из IFC. Добавлена функция обновления выделенных объектов (свойств и геометрического положения) по данным из IFC-файла без повторного импорта всей модели;
- Размещение зданий по слоям. При импорте IFC-файла, содержащего несколько зданий, каждое здание будет автоматически размещено в отдельном слое;
- Выбор зданий для импорта. Если IFC содержит несколько зданий, теперь можно выбрать, какие именно из них необходимо импортировать в проект;
- На вкладку Сечения добавлены столбец Тип объекта и GUID объекта, позволяющий выбрать тип объекта (балка, колонна, свая) для каждого импортируемого сечения;
- Расширен набор импортируемых параметров для объекта IfcSpace / Помещение;
- Добавлена поддержка импорта объекта IfcSite и связанных с ним параметров IFC-модели.
Усовершенствован экспорт BIM-модели в IFC:
- При экспорте из САПФИР в IFC дополнительно записываются идентификаторы объектов IfcGUID и ID, что обеспечивает точное сопоставление элементов при повторном импорте модели;
- При экспорте в IFC моделей с капителями обеспечено корректное формирование геометрии капителей, подрезаемых по периметру плит и повторяющих их габариты.
САПФИР-Генератор
Выполнена оптимизация системы Генератор, благодаря чему значительно увеличена скорость работы. Добавлены новые функции для повышения удобства работы:
- возможность свернуть/развернуть окно Генератора;
- масштабирование на последнем редактируемом фрагменте алгоритма сохраняется при закрытии/открытии диалогового окна;
- возможность выполнить выравнивание нодов на холсте;
- возможность выполнить копирование нодов из проекта в проект, с сохранением связей между нодами, без необходимости сохранять алгоритм в библиотеку нодов;
- разлиновка холста для удобной работы с алгоритмом;
- улучшена группировка нодов.

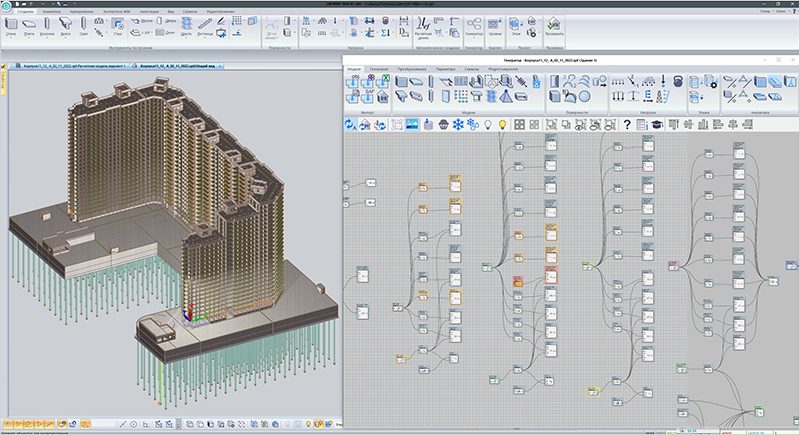

Обновленный Генератор САПФИР
Реализованы новые ноды:
- «Исключить объекты из проекта» — назначение объектам признака «Не использовать в проекте». Такие объекты не отображаются в графическом пространстве САПФИР и не участвуют в расчетной модели;
- «Спецнагрузка» — задание параметров специальной нагрузки на те объекты, что были поданы на вход;
- «Крайние и средняя точки линии» — получение точек в начале, конце и середине кривой;
- «Удлинить полилинию» — увеличивает длину полилинии на заданное значение в начале или в конце кривой;
- «Линия по вектору» — создаёт линию заданной длины из указанной точки вдоль вектора, указывающего направление;
- «Разделить линию на сегменты» — делит кривую на заданное число сегментов или с указанным шагом;
- «Длина линии» — определение длины линии;
- «Расстояние между линиями» — определение максимального или минимального расстояния между линиями;
- «Расстояние до линии» — определение ближайшего расстояния от точки до линии;
- «Разрезать объекты по уровням этажей» — автоматическое разделение элементов по этажным уровням, если их геометрия по высоте выходит за границы одного этажа;
- Усовершенствован нод «Туннель» — теперь можно автоматизировано создать «Туннель-выход» для нода «Туннель-вход».
Препроцессор САПФИР
Графическая подсистема
Версия САПФИР 2026 базируется на графическом движке, поддерживающим программируемый конвейер рендеринга в соответствии с актуальными стандартами компьютерной графики. Это даёт возможность оперативно получать высококачественные изображения проектируемых объектов в интерактивном режиме.
Визуальные эффекты падающих теней, рассеянного затенения, имитации освещённости по Фонгу и другие делают картинку выразительной, что помогает проектировщику лучше воспринимать объём и пространственное расположение элементов конструкции. Скользящая и отложенная подсветка дают тот отклик системы, который делает графику более интерактивной, а работу более комфортной и продуктивной. Наряду с этим сохранена возможность работы программы не только на современных графических платформах, но и на оборудовании «проверенном временем». Графический движок обладает адаптивными свойствами и может автоматически переключаться с программируемого графического конвейера на фиксированный, присущий видеокартам прежних лет.

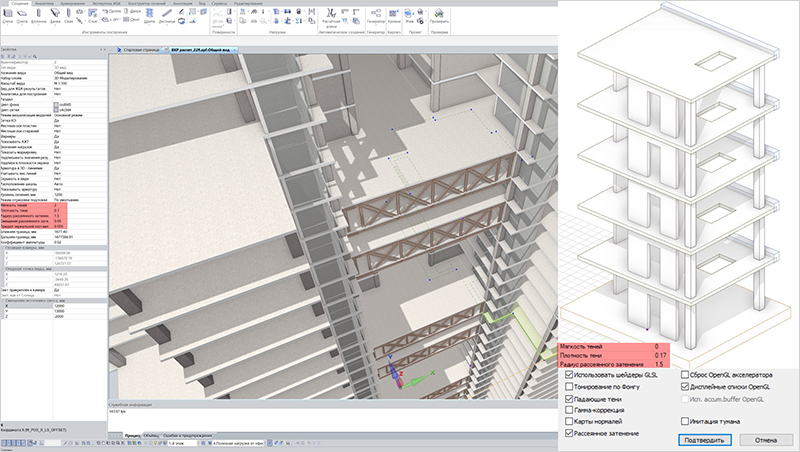

Новая графика САПФИР
Здание
Реализована поддержка составной BIM-модели на основе нескольких связанных задач. Команда «Загрузить здание» позволяет подключать в мастер-проект отдельные здания из других проектов как динамически связанные объекты. При изменении исходного файла подключённое здание можно актуализировать командой «Обновить здание» без повторного импорта. Вместе с геометрией передаются материалы, нагрузки, загружения и другие настроенные параметры здания.
Реализована функция «Сравнить здание», предназначенная для анализа версионности модели и выявления изменений между вариантами проекта. Диалог позволяет отображать добавленные объекты зелёным цветом, удалённые - красным, изменённые - синим.
Добавлена функция создания нового здания на основе выделенных объектов проекта. Выбранные элементы переносятся из текущего здания во вновь сформированное, при этом автоматически воспроизводится структура этажей исходной модели.
Плита/Лестница
Для плит разработана дополнительная функция учёта ортотропии формы.
Для наклонных плит и лестниц добавлен выбор загружения собственного веса.
Добавлен альтернативный способ построения наклонной плиты при свободной верхней и нижней привязке.
Улучшено формирование нагрузок от пространств для наклонных плит: если плита пересекает пространство с включённой генерацией нагрузки, нагрузка создаётся по фактической области их пересечения.
Стена/перегородка
Добавлена возможность создания ниши в стене. Создание ниши выполняется с помощью команды ±?H.
Для стен, формирующих объект «Стержневой аналог», добавлена настройка, позволяющая не влиять на сетку конечных элементов стены. Также расширена информация, передаваемая в ЛИРА-САПФИР в диалог «Конструктивные блоки»
Добавлена визуализация Лицо/Тыл для стены. При выделении стены отображается локальная система координат, которая отображает положение стены.
Реализована корректная подрезка стены по стене по стене под углом.
Доработан механизм формирования отверстий от вентканалов в стенах: отверстия создаются по фактическому пересечению со стенами независимо от этажной принадлежности элементов.
Доработан механизм формирования нагрузки при подрезке перегородки под наклонную плоскость или плиту. В таких случаях нагрузка определяется по фактической подрезанной геометрии перегородки и формироваться не как равномерная, а как треугольная или трапециевидная.
Нагрузки
В САПФИР добавлена возможность задания параметров для расчета прямым динамическим методом (Динамика во времени).
Реализован алгоритм формирования исходных данных для инструмента «Группы перераспределения масс»
Оптимизирован и улучшен способ создания подвижной нагрузки в модели.
Добавлена возможность задания снегового мешка на наклонные поверхности
Добавлена возможность автоматического сбора снеговой нагрузки на плиты, наклонные плиты, плиты переменной толщины и следующие типы кровли: односкатная, двускатная и сводчатая.
Добавлена возможность приложения равномерно распределенной нагрузки на криволинейные поверхности через свойства объекта.
Нагрузки на поверхность (снег на кровлю)
В САПФИР реализован алгоритм формирования исходных данных для Расчета нагрузок на фрагмент в ЛИРА-САПФИР.

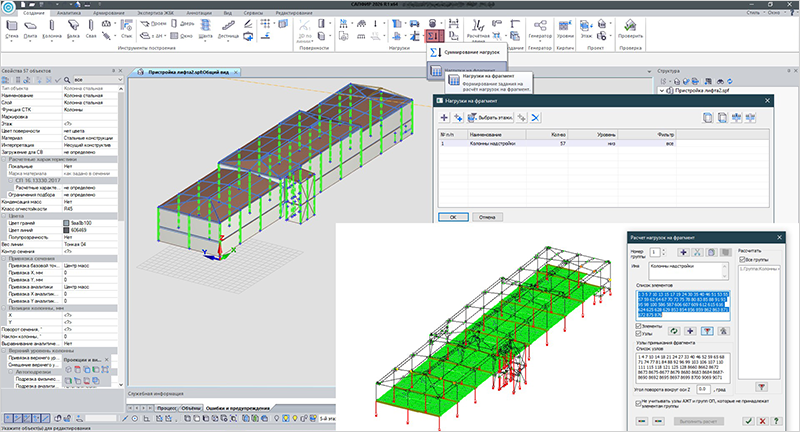

Формирование исходных данных нагрузки на фрагмент
В диалоге «Фильтр видимости объектов» расширены возможности управления отображением нагрузок: добавлены отдельные параметры визуализации и скрытия для сосредоточенных сил, линейно распределённых нагрузок и распределённых по площади нагрузок.
Аналитическая модель
Ускорен процесс триангуляции в 2-4 раза по сравнению с предыдущими версиями программы.
Реализован новый инструмент «Аналитическая плоскость», предназначенный для привязки и выравнивания объектов модели относительно заданной плоскости. Плоскость может иметь вертикальную, горизонтальную или произвольную ориентацию и может использоваться как базовый опорный элемент наравне с осями и этажами. Объекты, выровненные по аналитической плоскости, сохраняют ассоциативную зависимость: при изменении положения плоскости они автоматически перестраиваются.
Реализовано задание расчетных длин для железобетонных элементов. Ранее значения расчетных длин определялись на основе расчетных характеристик материалов. В текущей версии добавлены дополнительные способы задания: вручную, а также автоматическое определение длины или коэффициента расчетной длины. Для удобства работы реализована сводная таблица расчетных длин. Она позволяет централизованно просматривать, контролировать и редактировать параметры по всем элементам модели.
Для режима «Редактируемая аналитика» добавлены инструменты корректировки аналитического представления модели без изменения физической геометрии. Реализована подрезка аналитических пластин стен и аналитических стержней балок
Взаимная работа стены и колонны организуется автоматически, как при подрезке края стены по телу колонны, так и при разрезке стены на части колонной, расположенной внутри стены. Аналитическая пластина стены подрезается по физическому габариту колонны, а совместная работа элементов формируется через АЖТ. Это позволяет корректно моделировать сопряжение стены и колонны в расчётной схеме. Для контроля таких связей добавлен инструмент «Управление связями объекта», с помощью которого можно просматривать связанные элементы, подсвечивать их в модели и при необходимости удалять из связи.
