Компоненты технологии BIM
Расширение возможностей импорта поэтажных планов *.dwg и *.dxf
В новой версии программы Сапфир будет значительно улучшен инструмент для импорта файлов формата DWG, что приносит целый ряд новых и расширенных возможностей. Этот инновационный инструмент предоставляет пользователю возможность более тщательно настраивать параметры при импорте, а также создавать новые объекты, специфичные для Сапфир.
Усовершенствованный импорт *.ifc
В рамках нового обновления, будет представлена значительно усовершенствованная функция импорта IFC, которая обеспечивает более гибкую и точную настройку параметров при импорте IFC-файлов. Это означает, что теперь пользователи имеют возможность более детально устанавливать соответствия между параметрами IFC-объектов и параметрами объектов в системе САПФИР. Такая настройка может быть выполнена для каждого конкретного типа объектов, что способствует более точному и адаптированному импорту данных.
Связка с Revit и Tekla Structures
В новой версии программного продукта ЛИРА-САПР 2024 будут расширены функциональные возможности двусторонней интеграции с Autodesk Revit, что принесло ряд значительных улучшений для инженеров и архитекторов. В этой версии программного продукта была достигнута новая степень интеграции с Autodesk Revit 2024. Теперь пользователи могут ещё более плотно сотрудничать между двумя платформами, обмениваясь данными и моделями для более качественного совместного проектирования.
Связка с Rhino 7 / Grasshopper
Внедрена адаптация плагина Sapfir2024 для работы в среде Rhino 7 (Grasshopper), что позволяет передавать геометрию из Grasshopper нативно в Сапфир. Самое интересное, что в этой версии программы создана двусторонняя связь между Сапфир и Rhino 7 (Grasshopper). Эта интеграция предоставляет уникальный набор инструментов, которые позволяют совместить моделирование произвольной формы в Rhino и мир BIM, открывая новые перспективы и рабочие процессы в проектировании.
Внедрение технологии динамической связи с DWG-файлами
Это означает, что пользователь может создать все данные модели и этажей в одном файле, что существенно упрощает процесс внесения изменений и координации проекта в рамках единого файла, а также уменьшает риск возникновения ошибок при работе с несколькими файлами.
Связь с dwg
Возможность передавать изменения из расчетной МКЭ модели в САПФИР
Разработана новая функциональность, позволяющая мгновенно и легко внедрять изменения, сделанные в расчетной модели методом конечных элементов (МКЭ), в САПФИР. Это обновление позволяет автоматически синхронизировать модель САПФИР с изменениями, внесенными с использованием инструментов ВИЗОР-САПР, включая стандартные сечения железобетонных элементов и размещение колонн на плане.
Усовершенствован фильтр видимости объектов
Обновлен функционал Фильтра видимости. Эффективный и удобный инструмент для контроля видимости в зависимости от типов объектов, с возможностью группировки объектов и настройки отображения дополнительной информации как для физической, так и для аналитической репрезентации модели. Этот инструмент значительно упрощает и ускоряет процесс отображения важной и информации.
Фильтр видимости
Параметрические нагрузки: заданное перемещение, температура, веса масс
Инструментарий для создания нагрузок был значительно расширен, предоставляя более широкий спектр возможностей для создания и передачи всех необходимых данных для расчетов. Эти усовершенствования позволяют инженерам более точно и гибко моделировать различные виды нагрузок, что в конечном итоге способствует более точно моделировать модель при формировании расчетной схемы здания.
Параметрические нагрузки
Распределённые нагрузки
Внедрение новых опций в инструментарий позволяет теперь создавать нагрузки, которые могут быть равномерно распределены по поверхности конечных элементов модели и оказывать влияние на сетку триангуляции. Эта инновация значительно упростила способ взаимодействия с нагрузками, предоставляя пользователю более привычный вид формирования нагрузок на КЭ прямо в рамках расчетной модели ВИЗОР-САПР.
Распределённые нагрузки
Новые методы API
Расширены возможности средств автоматизации для создания модели и доступа к результатам расчета.
Новые методы API
Добавлены новые таблицы ввода
Напомним - таблицы ввода могут использоваться как альтернативный способ задания данных расчетной модели, как средство импорта данных из других приложений, частичный импорт и обновление существующей модели с применением API.
Новые таблицы ввода
Новый тип армирования для стержней — «Стена»
Реализован расчет стен и пилонов по прочности на основе линейного распределения деформаций в нормальном сечении в рамках нового типа армирования «Стена».
Данный тип армирования назначается для стержней и стержневых аналогов. Таким образом можно смоделировать стены в составе пространственной модели пластинчатыми КЭ, а для конструктивного расчета задать Стержневой аналог, и с использованием нового режима армирования детально управлять параметрами расчета и наращивания армирования. При активации режима «Пластичная стена» производится расчёт участков периферийного армирования у торцов стен для сейсмических расчетных ситуаций.
Тип армирования для стержней «Стена»

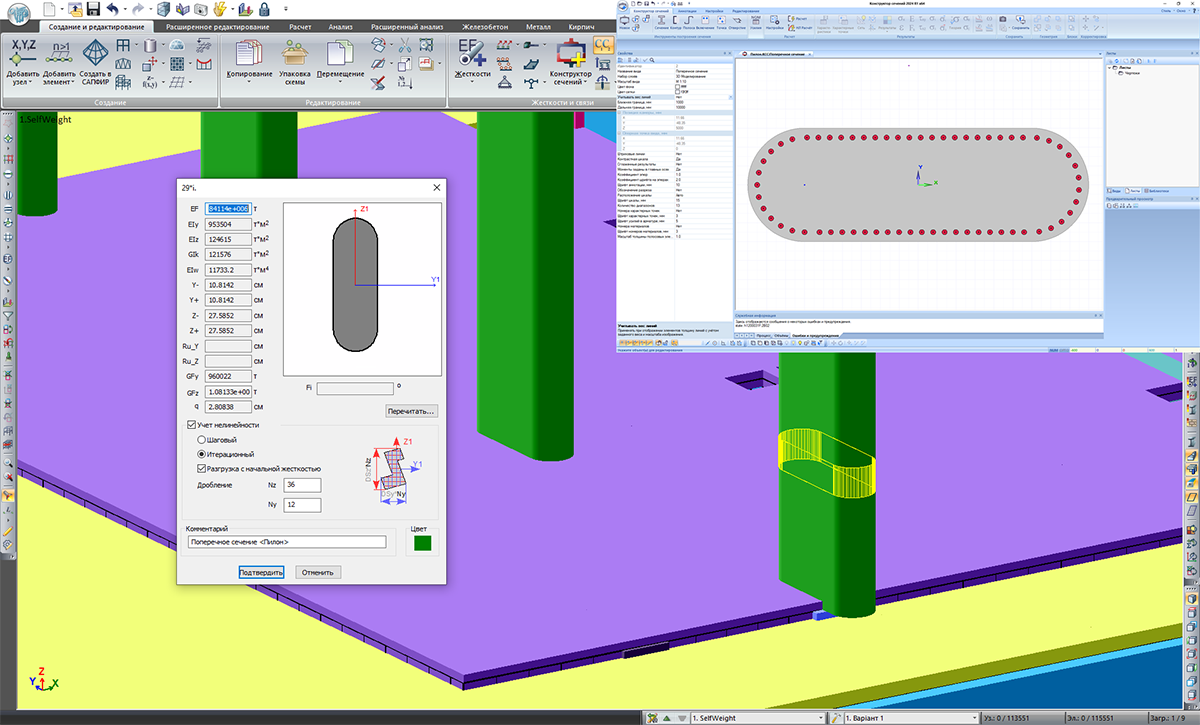

Пользовательские типы сечений в нелинейных расчетах
Реализован физически-нелинейный расчет сечения из конструктора сечений, т.е. стержневому нелинейному КЭ расчетной схемы можно назначить поперечное сечение произвольного очертания и состава. Такой элемент может быть шаговым, итерационным, итерационным с разгрузкой.
Пользовательские сечения в нелинейных расчетах
Нелинейная работа грунтового основания
Реализован учет максимального сопротивления грунта на сжатие для нелинейной работы упругого основания стержней и пластин.
Нелинейная работа грунтового основания
С1 для наклонных элементов
Реализован расчет коэффициентов упругого основания для наклонных плит и стержней с использованием подсистемы Грунт. В подсистему Грунт передаются горизонтальные проекции пластин и стержней (с заданной шириной опирания) на отметках центров тяжестей этих элементов.
С1 для наклонных элементов

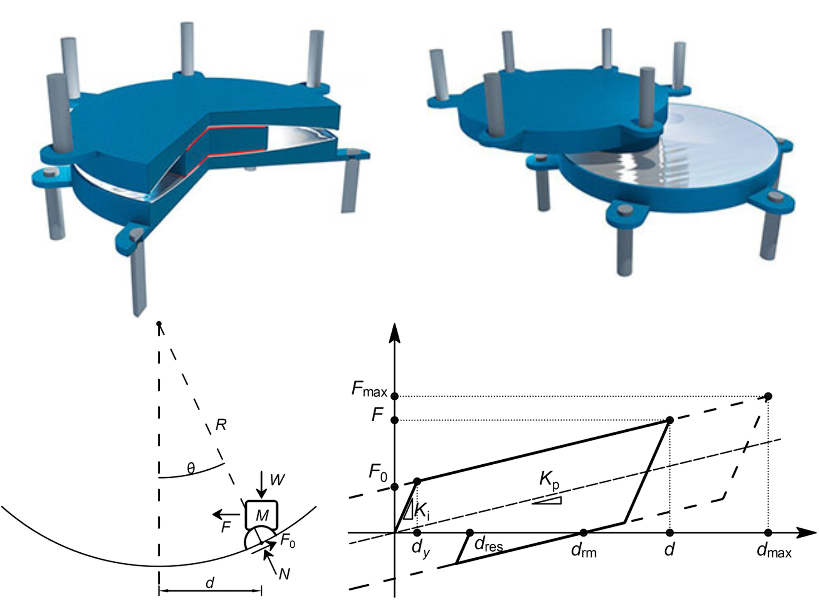

Моделирование фрикционных сейсмоизоляторов
Для КЭ трения (263/264) реализована «разгрузка с начальной жесткостью». Опция позволяет реализовать гистерезисное поведение КЭ при циклическом нагружении: в момент изменения направления движения (скорость равна 0) происходит срабатывание силы трения T=N*mf (mf - заданный в параметрах жесткости коэффициент трения). КЭ трения при включении опции «разгрузка с начальной жесткостью» позволяет описать, к примеру, поведение фрикционного сейсмоизолятора, а при параллельном соединении с КЭ-55 (упругой связи) — фрикционный маятниковый сейсмоизолятор.
Моделирование фрикционных сейсмоизоляторов

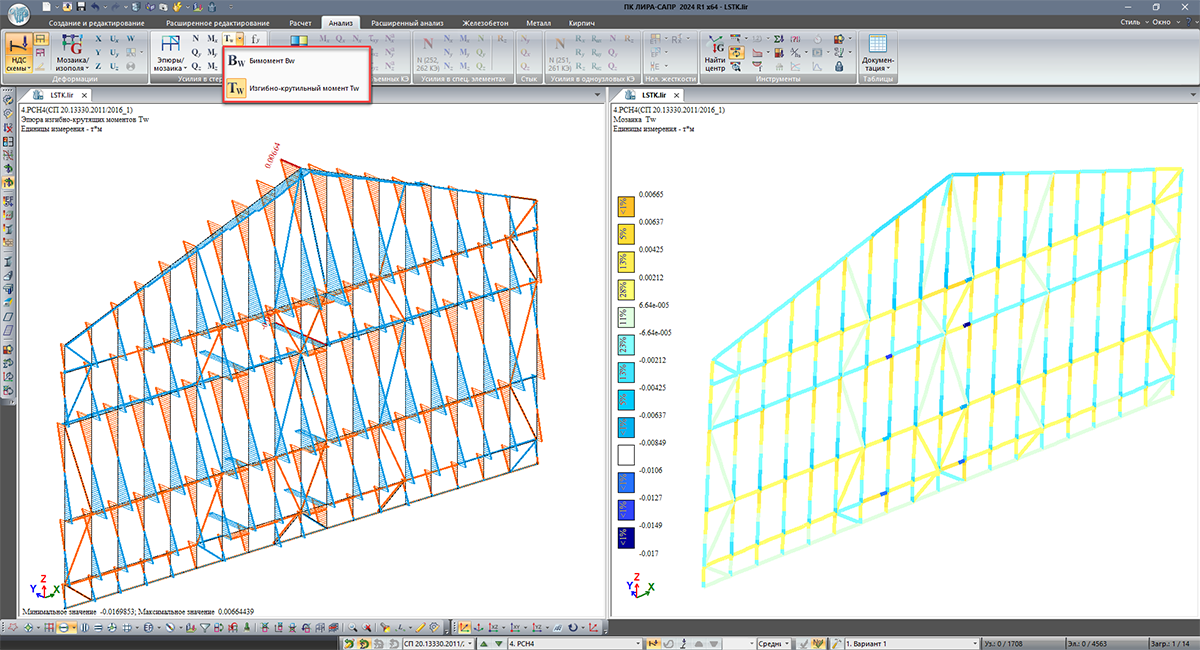

Новый вид усилия для стержней
Реализовано вычисление нового вида усилия - изгибно-крутящего момента Tw для стесненного кручения (признак схемы 6). В будущем это позволит доработать конструктивные проверки ЛСТК с учетом этого усилия по разным нормам.
Новый вид усилия для стержней
Перераспределение масс
Реализована возможность задания набора групп перераспределения масс в элементах расчетной схемы для расчета на динамические воздействия.
Цель перераспределения масс – сместить центры масс в плане на заданную величину. Данная функциональность позволяет выполнить требования многих нормативных документов, касающихся учета эффектов кручения, вызванных неопределенностями в расположении масс и пространственными вариациями сейсмического движения. Новая функция может задаваться отдельно для каждого спектрального динамического загружения и для динамики во времени.
В результате ее работы массы, в направлении перпендикулярном динамическому воздействию, с одной стороны будут увеличены, а с другой уменьшены, при этом сумма масс останется исходной, но центр масс в группе элементов сместится на заданное плечо. При этом для смещения центра масс нужно объединять в единую группу только перекрытия, имеющие одинаковые габариты и распределение масс в плане.
Перераспределение масс
Учет демпфирования для спектрального метода расчета
Добавлена возможность использовать раздельно коэффициенты диссипации для каждого динамического загружения в модулях динамики 27/29 и 41/64. Для этих модулей добавилась возможность ограничивать коэффициент диссипации: для 27 и 29 – максимальный коэффициент диссипации, для 41 и 64 – минимальное и максимальное Nu.
Учет демпфирования для спектрального метода расчета
Оценка несущей способности свай
Автоматизирован процесс оценки несущей способности свай на основании вычисленных усилий. Добавлены новые мозаики результатов расчета:
- нагрузок на голову сваи вертикальные и горизонтальные, давления сваи на грунт по боковой поверхности (с пересчетом по загружениям и комбинациям РСН);
- относительной несущей способности свай на сжатие/выдергивание, в том числе с учетом сейсмики (под термином “относительная” понимается выведение значения действующей нагрузки на голову сваи к допускаемой нагрузке, вычисленной по нормам, для просматриваемой комбинации РСН или загружения).
Оценка несущей способности свай
Экспертиза ЖБК
Экспертиза железобетонных конструкций — это новая подсистема, предназначенная для выполнения проверок железобетонных конструкций по прочности, эксплуатационной пригодности и конструктивным требованиям. Цель этой системы — предоставить набор проверок по различным нормам, где можно гибко настраивать как нюансы расчетных алгоритмов, так и исходные данные, а по избранным результатам получать и более подробную информацию, в т.ч. трассировку расчета.
Экспертиза ЖБК
Корректировка усилий РСН
Модификация расчетных сочетаний нагрузок для стержневых и пластинчатых элементов.
Данный инструмент позволяет для разных групп элементов откорректировать полученные усилия (разные силовые факторы отдельно или все вместе) от различных комбинаций РСН: умножить на какой-то произвольный коэффициент (в том числе ноль), увеличить до заданного порога (min), уменьшить до заданного порога (max), сделать огибающую по определенным правилам. Это довольно гибкий инструмент для реализации положений разных нормативных документов в части минимальной обеспеченности несущей способности тех или иных конструкций.
Корректировка усилий РСН
Гибкая настройка «связей» АЖТ
Реализованы новые типы АЖТ с управлением степенями свободы кинематических связей. Раньше АЖТ было только одного типа «Все степени свободы».
Этот новый функционал позволит освобождать степени свободы в АЖТ в направлениях не требующих сдерживания. Например, для расчета на температурное воздействие безригельной плиты перекрытия, где соединение колонна-плита задается через АЖТ, можно будет освободить кинематические связи в плоскости плиты, и тогда узлы плиты перекрытия, находящиеся в АЖТ, смогут свободно перемещаться от температурного нагрева (таким образом не получим некорректного концентратора напряжений, раньше для этого приходилось АЖТ заменять жесткими стержнями и назначать им температуру, как у плиты).
Настройка «связей» АЖТ
Характеристики грунтов и уровня грунтовых вод
Расширены характеристики грунтов для уточнения расчетов оснований фундаментов и жесткостей свай. Реализована возможность задания уровня грунтовых вод через свойства скважин.
Теперь можно задавать в отдельных скважинах уровень грунтовых вод, а в таблице характеристик грунтов указать признак водоупора "А" (aquiclude). Также в таблице характеристик грунта добавлен столбец значений с числом пластичности Ip и раздвоены столбцы γ, φ и с - теперь со значениями с обеспеченностью I и II.
Характеристики грунтов
Легенда колонн и свай для чертежей
Типы армирования, представляющие собой шаблоны размещения арматурных стержней в теле соответствующих ж/б элементов конструкции, могут быть экспортированы в DXF-файл или помещены на листы чертежей в виде редактируемых таблиц.
План свайного поля с возможностью задавать условное отображение для разных групп свай, порядок нумерации свай с учетом пользовательского паттерна, получение сводной таблицы количества однотипных свай и их геометрических характеристик.
Легенда колонн и свай для чертежей
Суммарная ведомость арматуры
Новый интерактивный инструмент предназначен для оценки качества проектов железобетонных конструкций, что делает его идеальным средством для проведения тендерных исследований. Этот инструмент предоставляет комплексный анализ, включая подсчет суммарного расхода стали в элементах железобетонных конструкций, а также определение необходимого объема бетона для выполнения данных конструкций.
Суммарная ведомость арматуры

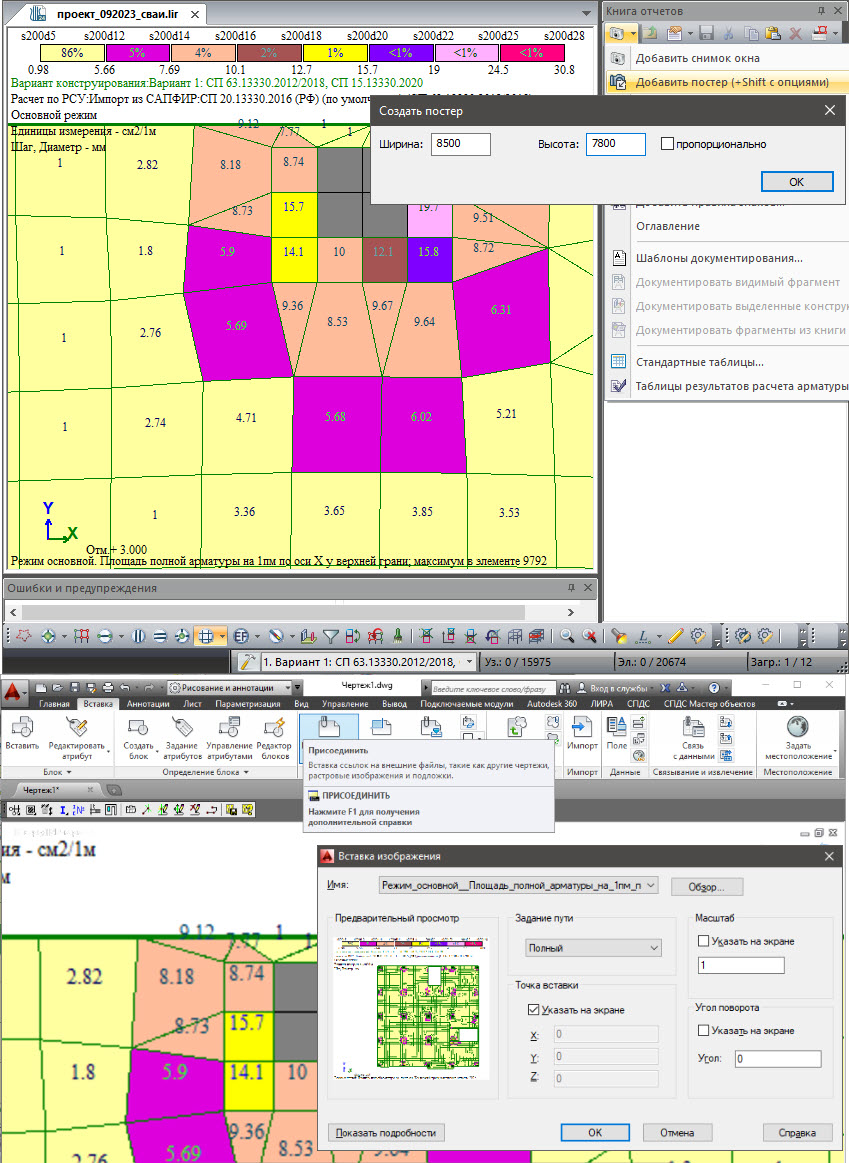

Снимки экрана большого разрешения
Реализована функция, которая позволяет добавлять копии экрана в Книгу отчетов с возможностью настройки размера виртуального холста. Таким образом можно создать большое изображение в высоком качестве, чтобы все нужные значения, включенные во флагах рисования, были четкими и читаемыми. Например, можно такое изображение вставить в автокад, как подложку для чертежа.
Снимки экрана большого разрешения
Новые таблицы результатов
Реализованы новые таблицы исходных данных и результатов расчета.
Новые таблицы результатов
И это не все новые возможности. Полное описание будет опубликовано вместе с выходом коммерческого релиза.
